產 品 說 明

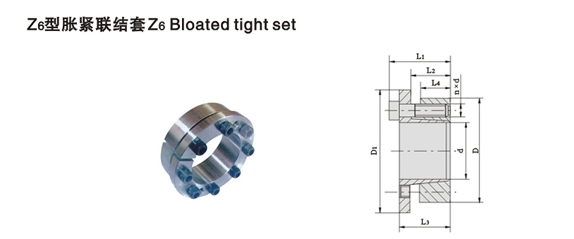

Z6型鎖緊聯結盤特性： 相對于Z2型,Z6型適用于傳遞扭矩和軸向載荷較大的場合。
標記示例：
內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180
安裝參考范例
| 基本尺寸 | 額定負荷 | 內六角螺釘 | 脹套與軸 結合面上 的壓力 Pf N/mm2 | 脹套與輪 轂結合面上的壓力 Pf′ N/mm 2 | 重 量 | |||||||||
| d | D | L4 | L3 | L2 | D1 | L 1 | 軸向力 F1 KN | 轉矩 M1 KN·m | d1 | n | MA N·m | |||
| mm | ||||||||||||||
| 14 | 55 | 17 | 30 | 22 | 62 | 38 | 18 | 127 | M8 | 3 | 25 | 208 | 52.5 | 0.48 |
| 16 | 55 | 17 | 30 | 22 | 62 | 38 | 18 | 142 | M8 | 3 | 25 | 181 | 52.5 | 0.47 |
| 18 | 55 | 17 | 30 | 22 | 62 | 38 | 18 | 157 | M8 | 3 | 25 | 161 | 52.5 | 0.46 |
| 19 | 55 | 17 | 30 | 22 | 62 | 38 | 18 | 165 | M8 | 3 | 25 | 152 | 52.5 | 0.46 |
| 20 | 55 | 17 | 30 | 22 | 62 | 38 | 18 | 172 | M8 | 3 | 25 | 145 | 52.5 | 0.45 |
| 22 | 55 | 17 | 30 | 22 | 62 | 38 | 25.5 | 285 | M8 | 3 | 35 | 186 | 75 | 0.44 |
| 24 | 55 | 17 | 30 | 22 | 62 | 38 | 25.5 | 307 | M8 | 3 | 35 | 170 | 75 | 0.42 |
| 25 | 55 | 17 | 30 | 22 | 62 | 38 | 25.5 | 315 | M8 | 3 | 35 | 163 | 75 | 0.41 |
| 28 | 55 | 17 | 30 | 22 | 62 | 38 | 31.5 | 435 | M8 | 3 | 41 | 175 | 89 | 0.39 |
| 30 | 55 | 17 | 30 | 22 | 62 | 38 | 31.5 | 472 | M8 | 3 | 41 | 163 | 89 | 0.37 |
| 24 | 65 | 17 | 30 | 22 | 72 | 38 | 37.4 | 440 | M8 | 5 | 30 | 244 | 90 | 0.62 |
| 25 | 65 | 17 | 30 | 22 | 72 | 38 | 37.4 | 460 | M8 | 5 | 30 | 234 | 90 | 0.61 |
| 28 | 65 | 17 | 30 | 22 | 72 | 38 | 43.6 | 600 | M8 | 5 | 35 | 243 | 105 | 0.58 |
| 30 | 65 | 17 | 30 | 22 | 72 | 38 | 43.6 | 640 | M8 | 5 | 35 | 227 | 105 | 0.56 |
| 32 | 65 | 17 | 30 | 22 | 72 | 38 | 43.6 | 690 | M8 | 5 | 35 | 213 | 105 | 0.55 |
| 35 | 65 | 17 | 30 | 22 | 72 | 38 | 52.5 | 910 | M8 | 5 | 41 | 234 | 126 | 0.51 |
| 38 | 65 | 17 | 30 | 22 | 72 | 38 | 52.5 | 990 | M8 | 5 | 41 | 216 | 126 | 0.48 |
| 40 | 65 | 17 | 30 | 22 | 72 | 38 | 52.5 | 1050 | M8 | 5 | 41 | 205 | 125 | 0.46 |
| 30 | 80 | 20 | 33 | 25 | 87 | 41 | 52.4 | 780 | M8 | 7 | 30 | 232 | 87 | 1.01 |
| 32 | 80 | 20 | 33 | 25 | 87 | 41 | 52.4 | 830 | M8 | 7 | 30 | 217.5 | 87 | 0.99 |
| 35 | 80 | 20 | 33 | 25 | 87 | 41 | 61 | 1060 | M8 | 7 | 35 | 232 | 102 | 0.96 |
| 38 | 80 | 20 | 33 | 25 | 87 | 41 | 61 | 1150 | M8 | 7 | 35 | 214 | 102 | 0.92 |
| 40 | 80 | 20 | 33 | 25 | 87 | 41 | 61 | 1220 | M8 | 7 | 35 | 203 | 102 | 0.89 |
| 42 | 80 | 20 | 33 | 25 | 87 | 41 | 73.5 | 1540 | M8 | 7 | 41 | 233 | 122 | 0.86 |
| 45 | 80 | 20 | 33 | 25 | 87 | 41 | 73.5 | 1650 | M8 | 7 | 41 | 217 | 122 | 0.82 |
| 48 | 80 | 20 | 33 | 25 | 87 | 41 | 73.5 | 1760 | M8 | 7 | 41 | 203 | 122 | 0.76 |
| 50 | 80 | 20 | 33 | 25 | 87 | 41 | 73.5 | 1830 | M8 | 7 | 41 | 195 | 122 | 0.73 |
| 注：Z6型脹緊聯結套螺釘的機械性能等級為12.9級。 | ||||||||||||||
